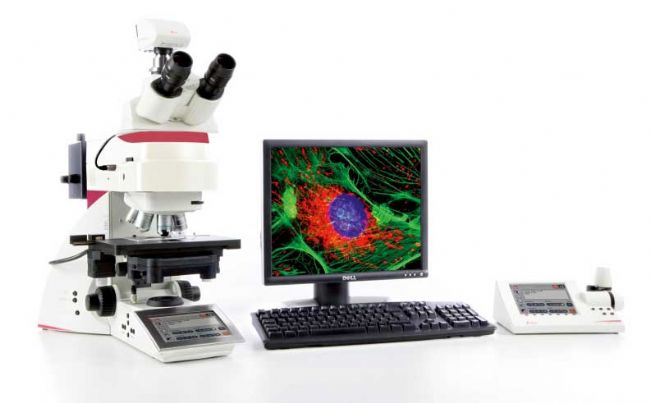

徠卡Leica顯微鏡DM6B是進口的精密數碼全自動顯微鏡，顯微鏡在經銷的過程中是散裝的，一般的，專業的經銷商會在用戶收到貨物的12小時內免費上門組裝，或者執行電話指導，然而有些用戶在購買之后，卻并不能等到這些，就開始私自安裝，那么，用戶在安裝時一定要注意正確的安裝順序和方法，切忌自己胡亂安裝。

本文將通過圖文的形式，對DM6B顯微鏡的部件組裝進行解釋，希望可以對用戶組裝使用顯微鏡提供必要的幫助。

徠卡DM6B顯微鏡部件應按以下順序進行組裝：
① 載物臺
② 聚光鏡
③ 鏡筒
④ 目鏡
⑤ 物鏡
⑥ 其他部件的組裝
組裝只需用到一些常用的螺絲刀和按鍵，這些都包括在交貨包裝里。

一、載物臺的組裝：
安裝載物臺時，一定要注意物鏡的安全，先不要安裝物鏡。

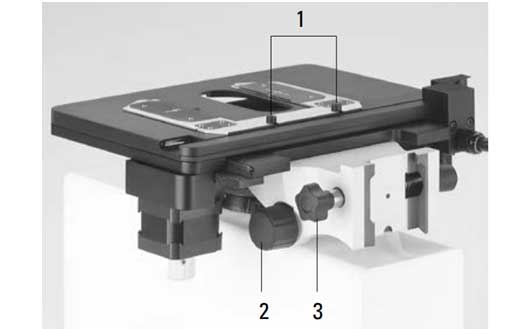

1、將樣本固定器安裝在載物臺上, 擰緊固定兩
個螺絲（上圖中1）。
2、利用聚光鏡高度調節器（上圖中2），將聚光鏡上旋，盡可能和載物臺靠近。
3、輕輕旋松載物臺夾子（上圖中3）。
4、由上述步驟，將載物臺夾子固定到燕尾槽導軌（下圖中2）中，然后將載物臺下推直到燕尾槽導軌的上末端緊緊固定在載物臺夾的上端。

5、擰緊載物臺夾（圖中1）。

二、聚光鏡的組裝
1、將聚光鏡頂鏡旋入聚光鏡。

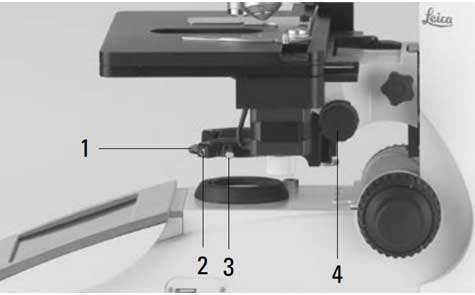

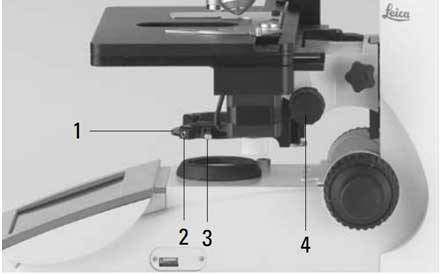

2、使用聚光鏡高度調節器（圖中4），將聚光鏡座（圖中1）整體向下旋轉。
3、盡可能遠的將固定聚光鏡的夾子螺絲（圖中3）旋松，保證聚光鏡可以從前部插入。

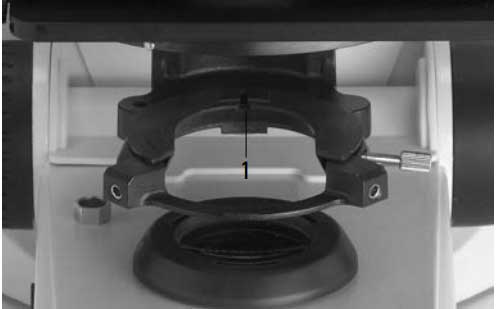

4、從前部，盡量將聚光鏡插入聚光鏡座深處。在聚光鏡底部有定位栓，該定位栓必須定位在定位槽內（如下圖中1）。

5、將聚光鏡固定螺絲向內旋進（如下圖3），從而使聚光鏡固定在合適的位置。

6、將聚光鏡電纜接在插座上以連接聚光鏡與顯微鏡。顯微鏡架上的黑色指標點面向插座的凹槽。

三、鏡筒和目鏡的組裝
鏡筒可以直接或者間接通過中間模塊與顯微鏡架相連接。它是由側夾螺絲來固定的。

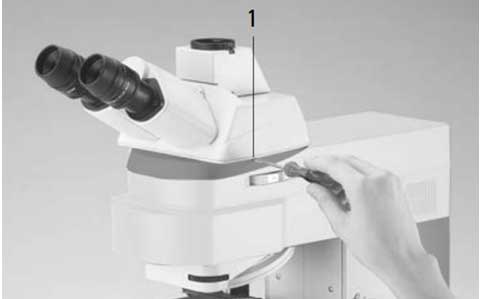

1、旋松顯微鏡架上的夾緊螺絲。（如上圖中1）
2、將鏡筒插入圓形插座中。
3、將夾緊螺絲重新擰緊。
4、將目鏡插入鏡筒的目鏡管中。

四、物鏡的組裝

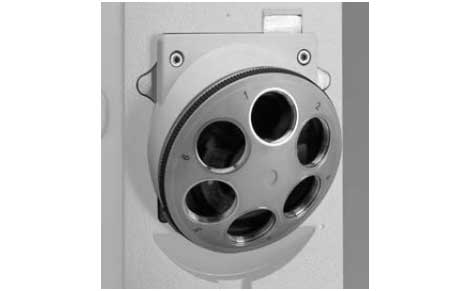

物鏡轉盤上的物鏡孔是編號的。在出廠時已經設置了每個物鏡在物鏡轉盤上的對應位置。

五、其他部件的組裝
以上部件組裝完畢，用戶應仔細閱讀徠卡DM6B的使用說明書，切忌自己私自組裝，避免產生不必要的算是，本文不再對該顯微鏡的組裝進行贅述，但是強烈建議用戶要根據專業人員的指導或者建議進行安裝。上海巴玖實業有限公司
